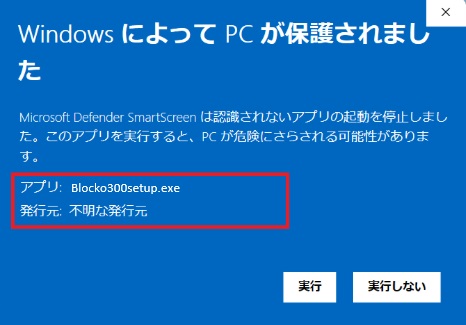

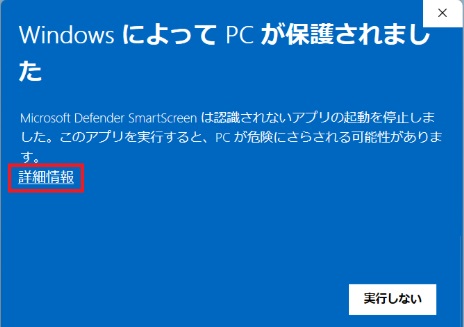

現在の最新バージョンは2.99です。最新のBLOCKO2をダウンロードします。 |
高調波分析プログラムをダウンロードします。１サイクルをＮ分割したサンプリング値を入力して高調波分析をしたり、高調波の大きさ・位相角を入力して高調波波形を合成するためのプログラムで、BLOCKO2との関係はありません。フリーウェアのソフトで約350kBのファイルです   一般には高調波測定器を備えているところは少ないですが、オシロスコープがあれば写真撮影し【メモリレコーダがあればGOOD、メモリレコーダに高調波分析器が付属しているものもあります】引き伸ばして１サイクルをＮ分割（理論的にはＮ/２までの高調波が求められるのでＮ＝64か128がよい）して、それぞれの大きさ（適当なＹ軸の値）を上のプログラムのSample値に入力すれば高調波分析ができます。 また、Ｅｘｃｅｌの計算でもできますので興味のある方は勉強してください。今はパソコンのおかげで瞬時に結果がでますが、昔は関数電卓、その昔は手計算やソロバンしかなかったので大変だったと思います。Ｎはせいぜい16どまりでＮ＝128では何日かかるのでしょうか。 上は少し原始的な方法ですが、市販の高調波測定器も原理は同じです。入力電圧・電流を取り込んでＡＤコンバーターでサンプリング値を得て、あとはＣＰＵにＦＦＴ（高速フーリエ変換）計算させて結果表示させているだけです。 少し前にこれをパソコンで実現しようと思えば拡張スロットやRS-232CにＡＤ変換ボードを差し込んで（今はUSB）などとしたものですが、今では8chとか12chの入力でなければサウンドカード（マザーボードにサウンドチップとして搭載されているか、チップセットに機能が内蔵されている場合もある）が当たり前で、まさしく高性能ＡＤコンバータ（分解能16ビット・サンプリング48kHz）そのものなので、このライン入力へ降圧した電圧を入れてＦＦＴ計算をさせれば、50・60Hzの高調波程度の周波数には十分すぎる性能をもった、また自由にデータ・印刷フォーマットやデータ蓄積が可能な高調波測定器に変身させることができます。 |
| ダウンロードのページ |
 |
 |
| BL2文書の閲覧には 最新のＢＬＯＣＫＯ２のダウンロード・インストールが必要です。 |
PDF文書の閲覧には Adobe@ Reader@のダウンロードが必要です。 上のサンプルファイルのPDF文書はBLOCKO2内で直接PDF文書に変換されたファイルです(ver2.51以後) |
 |
 |
| ◇Adobe ReaderlはAdobe Systems Incorporatedの登録商標です。 ◇ExcelはMicrosoft Corporationの登録商標です。 |
| BLOCKO2 HomePage Copyright (C) 2008 T.Maeda All Rights Reserved. |
| 旧バージョンのプログラムファイルの扱いについて 旧バージョンのプログラムファイルは普通はフォルダ c:\Program Files\blocko2 の中にblockoにバージョンNo.をつけたフォルダ、例えばver2.53であればblocko253にありますので不要であればこれをフォルダごと削除してください。またデスクトップのショートカットアイコンも削除してください。コントロールパネルの「プログラムの追加と削除」で該当するバージョンを削除してもＯＫです。 |
